PSC022系列：
PSC022系列帽式滑环，滑环外径为22.0mm
PSC022-03:
◆ 技术参数：
|
|
PSC022-03P-06S |
PSC022-03P |
|
工作速度 |
0-300rpm |
0-300rpm |
|
通路数 |
3通路5A和6通路2A |
3通路10A |
|
额定电压 |
240VAC/DC |
240VAC/DC |
|
额定电流 |
5A，2A/路 |
10A每路 |
|
工作温度 |
-40℃~ +80℃ |
-40～+80℃ |
|
触点材料 |
金/金 |
金/金 |
|
导线规格 |
2A AWG28镀银铁氟龙 UL
5A AWG20 铁氟龙 UL |
10A AWG18 镀银铁氟龙 |
|
导线长度 |
两路之间≥标准250mm |
标准 250mm |
|
耐压强度 |
500VAC@50Hz |
500V@50Hz |
|
绝缘电阻 |
1000MΩ@500VDC |
1000MΩ,@500VDC |
|
动态电阻波动值 |
≤8mΩ |
≤8mΩ |
|
壳体材料 |
工程塑料或金属可选 |
工程塑料或金属可选 |
＊工作寿命8千万转（参考值）
＊工作寿命取决于旋转速度、工作环境及温度
◆ 帽套长度（L）：
|
通路数 |
长度（mm） |
型号 |
|
3P |
42.53 |
PSC022-03P |
|
3P6S |
43.53 |
PSC022-03P-06S |
◆ 导线色码表：
|
PSC022-03P-06S 导线色码表 |
PSC022-03P 导线色码表 |
|
5安培 AWG20 铁氟龙 |
环码 |
色码 |
环码 |
色码 |
10安培 AWG18铁氟龙 |
环码 |
色码 |
|
#1 |
黑 |
#3 |
红 |
#1 |
黑 |
|
#2 |
红 |
#4 |
橙, , , |
#2 |
红 |
|
#3 |
绿 |
#5 |
黄 |
#3 |
绿 |
|
|
#1 |
黑 |
#6 |
绿 |
|
|
|

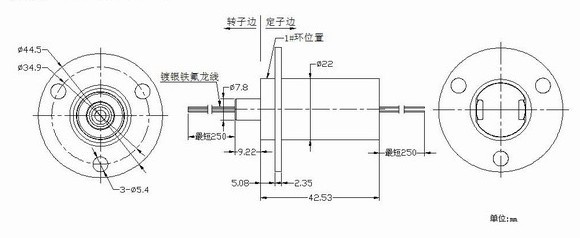

◆ PSC022-03A/PSC022-03P-06S
PSC022-06:
◆ 技术参数：
|
PSC022-6 |
|
工作速度 |
0-300rpm |
|
通路数 |
6路 |
|
额定电压 |
240VAC/DC |
|
额定电流 |
2A/路或可混合 |
|
工作温度 |
-40～+80℃ |
|
触点材料 |
金/金 |
|
导线规格 |
AWG28镀银铁氟龙 |
|
导线长度 |
标准 250mm |
|
耐压强度 |
两路之间≥500V@50Hz |
|
绝缘电阻 |
1000MΩ@500VDC |
|
动态电阻波动值 |
≤10mΩ |
|
壳体材料 |
工程塑料或金属可选 |
＊工作寿命8千万转（参考值）
＊工作寿命取决于旋转速度、工作环境及温度
◆ 帽套长度（L）：
|
通路数 |
长度（mm） |
型号 |
|
6路 |
19.2-22.2 |
PSC022-06 |
◆ 导线色码表：
|
环码 |
色码 |
环码 |
色码 |
|
#1 |
黑 |
#4 |
橙 |
|
#2 |
褐 |
#5 |
黄 |
|
#3 |
红 |
#6 |
绿 |

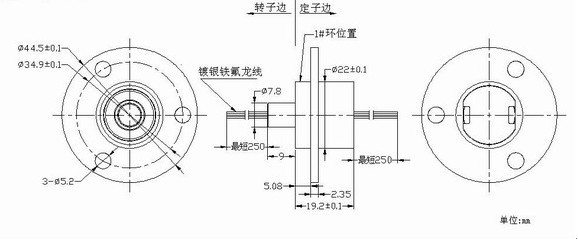

◆ PSC022-06A

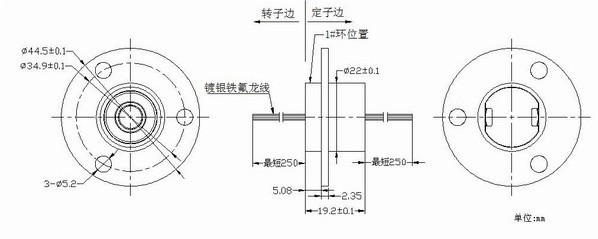

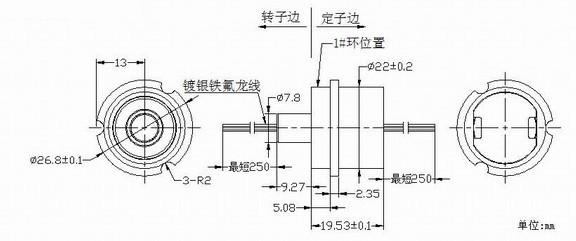

◆ PSC022-06B

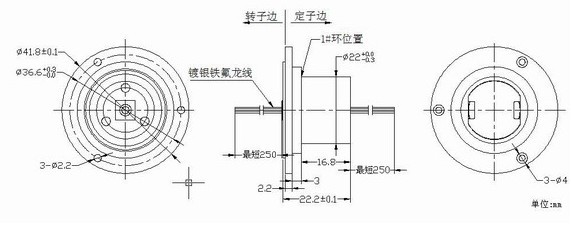

◆ PSC022-06C

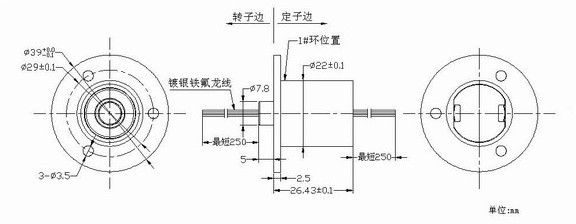

◆ PSC022-06D

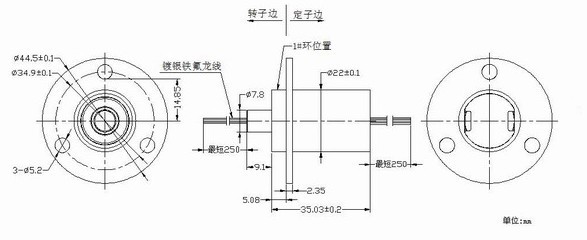

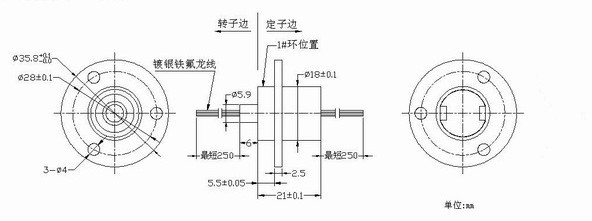

◆ PSC022-06E

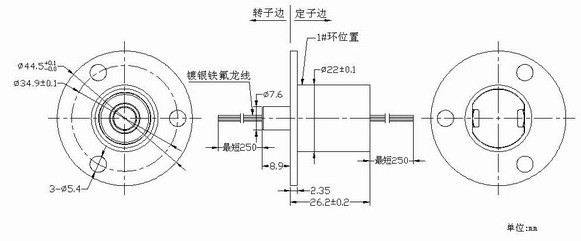

◆ PSC022-06F
PSC022-12:
◆ 技术参数：
|
PSC022-12 |
|
工作速度 |
0-300rpm |
|
通路数 |
7-12路 |
|
额定电压 |
240VAC/DC |
|
额定电流 |
2A、5A、10A/路或可混合 |
|
工作温度 |
-40～+80℃ |
|
触点材料 |
金/金 |
|
导线规格 |
AWG28镀银铁氟龙 |
|
导线长度 |
标准 250mm |
|
耐压强度 |
两路之间≥500V@50Hz |
|
绝缘电阻 |
1000MΩ@500VDC |
|
动态电阻波动值 |
≤10mΩ |
|
壳体材料 |
工程塑料或金属可选 |
＊工作寿命8千万转（参考值）
＊工作寿命取决于旋转速度、工作环境及温度
◆ 帽套长度（L）：
|
通路数 |
长度（mm） |
型号 |
|
12路 |
26.43 |
PSC022-12 |
◆ 导线色码表：
|
环码 |
色码 |
环码 |
色码 |
|
#1 |
黑 |
#7 |
蓝 |
|
#2 |
褐 |
#8 |
紫 |
|
#3 |
红 |
#9 |
灰 |
|
#4 |
橙 |
#10 |
白 |
|
#5 |
黄 |
#11 |
粉红 |
|
#6 |
绿 |
#12 |
浅蓝 |

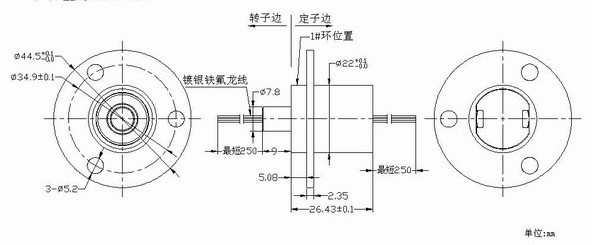

◆ PSC022-12A

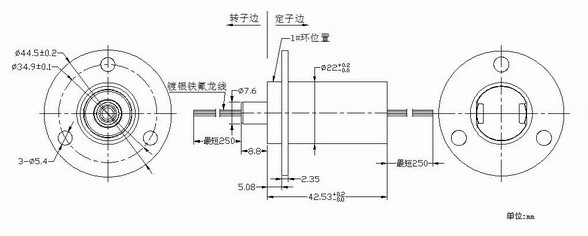

◆ PSC022-12B

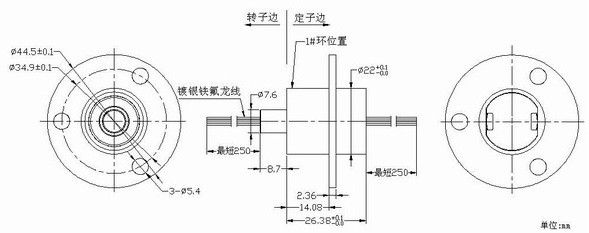

◆ PSC022-12C

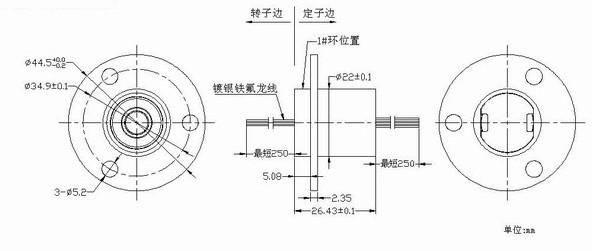

◆ PSC022-12D

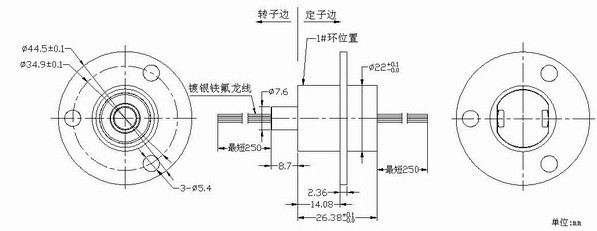

◆ PSC022-12E

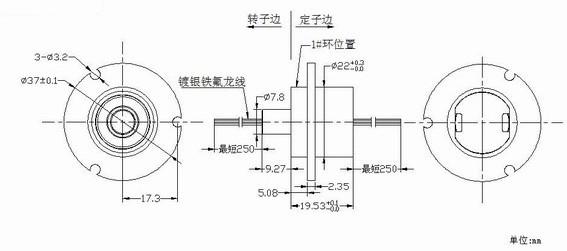

◆ PSC022-12F

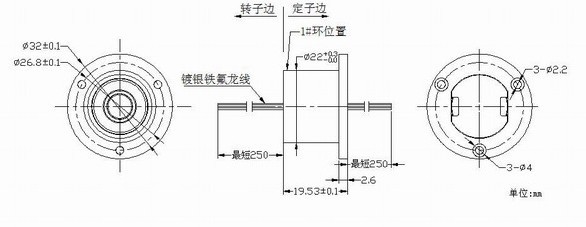

◆PSC022-12H
PSC022-18:
◆ 技术参数：
|
PSC022-18 |
|
工作速度 |
0-300rpm |
|
通路数 |
13-18路 |
|
额定电压 |
240VAC/DC |
|
额定电流 |
2A/路或可混合 |
|
工作温度 |
-40～+80℃ |
|
触点材料 |
金/金 |
|
导线规格 |
AWG28镀银铁氟龙 UL |
|
导线长度 |
标准 250mm, |
|
耐压强度 |
两路之间≥500V@50Hz |
|
绝缘电阻 |
1000MΩ@500VDC |
|
动态电阻波动值 |
≤10mΩ |
|
壳体材料 |
工程塑料或金属可选 |
＊工作寿命8千万转（参考值）
＊工作寿命取决于旋转速度、工作环境及温度
◆ 帽套长度（L）：
|
通路数 |
长度（mm） |
型号 |
|
18路 |
35.03 |
PSC022-18 |
◆ 导线色码表：
|
环码 |
色码 |
环码 |
色码 |
环码 |
色码 |
|
#1 |
黑 |
#7 |
蓝 |
#13 |
黑 |
|
#2 |
褐 |
#8 |
紫 |
#14 |
褐 |
|
#3 |
红 |
#9 |
灰 |
#15 |
红 |
|
#4 |
橙 |
#10 |
白 |
#16 |
橙 |
|
#5 |
黄 |
#11 |
粉红 |
#17 |
黄 |
|
#6 |
绿 |
#12 |
浅蓝 |
#18 |
绿 |
◆ PSC022-18A
 PSC022-24:
◆ 技术参数：
|
PSC022-24 |
|
工作速度 |
0-300rpm |
|
通路数 |
19-24路 |
|
额定电压 |
240VAC/DC |
|
额定电流 |
2A、5A、10A/路或可混合 |
|
工作温度 |
-40～+80℃ |
|
触点材料 |
金/金 |
|
导线规格 |
AWG28镀银铁氟龙 UL |
|
导线长度 |
标准 250mm, |
|
耐压强度 |
两路之间≥500V@50Hz |
|
绝缘电阻 |
1000MΩ@500VDC |
|
动态电阻波动值 |
≤10mΩ |
|
壳体材料 |
工程塑料或金属可选 |
＊工作寿命8千万转（参考值）
＊工作寿命取决于旋转速度、工作环境及温度
◆ 帽套长度（L）：
|
通路数 |
长度（mm） |
型号 |
|
24路 |
42.53 |
PSC022-24 |
◆ 导线色码表：
|
色码 |
环码 |
环码 |
色码 |
环码 |
色码 |
|
黑 |
#1 |
#9 |
灰 |
#17 |
黄 |
|
褐 |
#2 |
#10 |
白 |
#18 |
绿 |
|
红 |
#3 |
#11 |
粉红 |
#19 |
蓝 |
|
橙 |
#4 |
#12 |
浅蓝 |
#20 |
紫 |
|
黄 |
#5 |
#13 |
黑 |
#21 |
灰 |
|
绿 |
#6 |
#14 |
褐 |
#22 |
白 |
|
蓝 |
#7 |
#15 |
红 |
#23 |
粉红 |
|
紫 |
#8 |
#16 |
橙 |
#24 |
浅蓝 |
◆ PSC022-24A
PSC022-24:
◆ 技术参数：
|
PSC022-36 |
|
工作速度 |
0-300rpm |
|
通路数 |
25-36路 |
|
额定电压 |
240VAC/DC |
|
额定电流 |
2A、5A、10A/路或可混合 |
|
工作温度 |
-40～+80℃ |
|
触点材料 |
金/金 |
|
导线规格 |
AWG28镀银铁氟龙 UL |
|
导线长度 |
标准 250mm, |
|
耐压强度 |
两路之间≥500V@50Hz |
|
绝缘电阻 |
1000MΩ@500VDC |
|
动态电阻波动值 |
≤10mΩ |
|
壳体材料 |
工程塑料或金属可选 |
＊工作寿命8千万转（参考值）
＊工作寿命取决于旋转速度、工作环境及温度
◆ 帽套长度（L）：
|
通路数 |
长度（mm） |
型号 |
|
36路 |
57.3 |
PSC022-36 |
◆ 导线色码表：
|
环码 |
色码 |
环码 |
色码 |
环码 |
色码 |
环码 |
色码 |
|
#1 |
黑 |
#10 |
白 |
#19 |
蓝 |
#28 |
橙 |
|
#2 |
褐 |
#11 |
粉红 |
#20 |
紫 |
#29 |
黄 |
|
#3 |
红 |
#12 |
浅蓝 |
#21 |
灰 |
#30 |
绿 |
|
#4 |
橙 |
#13 |
黑 |
#22 |
白 |
#31 |
蓝 |
|
#5 |
黄 |
#14 |
褐 |
#23 |
粉红 |
#32 |
紫 |
|
#6 |
绿 |
#15 |
红 |
#24 |
浅蓝 |
#33 |
灰 |
|
#7 |
蓝 |
#16 |
橙 |
#25 |
黑 |
#34 |
白 |
|
#8 |
紫 |
#17 |
黄 |
#26 |
褐 |
#35 |
粉红 |
|
#9 |
灰 |
#18 |
绿 |
#27 |
红 |
#36 |
浅蓝 |
◆ PSC022-36A
|
|
|
